燃气热水器冷水回收装置　　

张家初中:刘洋    指导教师: 黄梅　　

一 发明背景　　

我们在打开燃气热水器的热水水龙头时，往往需要流出很长时间的冷水才能流出我们需要的热水，这流出的冷水又往往是被我们直接放掉的，这就使得我们在使用燃气热水器时存在浪费水资源的现象，且我们使用热水器越频繁，浪费的水就越多。如果有一个简单的装置能够把这些水收集起来则既节约了水资源又提高了水的使用效率。　　

二 回收装置的基本思路　　

   在热水器的热水出水端口处装上一个温度传感器和水流流速开关，当打开水龙头时，水流开关检测到水流则启动装置，温度传感器检测温度，当水流温度小于所需温度时，冷水进入回收桶，当水流温度达到所需温度时，水直接通过水龙头放出。回收的冷水在需要时通过冷水水龙头放出。　　

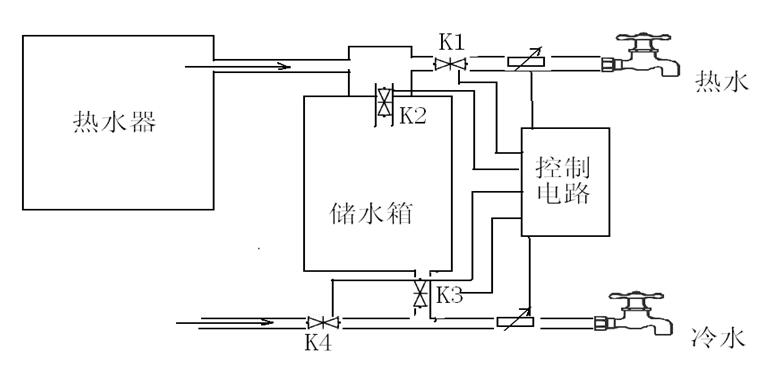

三 装置运行流程图

  1.热水回收的过程：打开热水水龙头时，热水器启动，管内的流速开关发出信号启动装置的控制电路，温度传感器检测管内温度，当管内水流温度低于所需温度时，闸阀K1关闭，K2打开，冷水进入储水箱内储存，当管内温度升高到所需温度时，闸阀开关K1打开，K2关闭，热水通过热水水龙头流出。当热水水龙头关闭时，水流开关检测到水流停止，即向控制电路发出信号完成回收。　　

  2.回收冷水的利用过程：在储水箱内装有水位传感器，当我们打开冷水水龙头时，管内的水流开关检测到信号立即向控制电路发出信号，控制电路立即检测储水箱内是否存有水，如存有水，则立即关闭闸阀K4，打开K3优先使用储水箱内的水，直至储水箱内水用完，当储水箱内水已使用完毕，则打开闸阀K4，关闭闸阀K3，如果控制电路检测到储水箱没有水，则直接打开K4，关闭K3.　　

四 装置的实际应用价值和现实意义　　

  该装置可以使热水器在使用的过程中更加的节水，特别是在热水器使用比较频繁的场所就更能体现它的价值，同时该装置结构简单，购买成本低，安装简单，很容易使节约下来的水抵消购买该装置的经济开销，在经济上也能够起到节约的作用。　　

  燃气热水器几乎是每个家庭都会使用的电器，倘若每个家庭一年能够节约1立方米的水，千千万万个家庭，一年就可以节约上万吨的水，对我国的水资源也是一种节约和贡献。因此该装置可以推广和应用。　　

指导教师评语：该装置结构简单，制作成本较低，安装使用简单，对保护水资源有实际意义，因此本发明有实际推广价值。　　

    教师评语：该论文有很强的应用价值，学生运用所学知识解决生活中问题，且装置设置巧妙，对保护水资源有重要意义！
