【一等奖】探究BB弹气枪发射原理　　

九龙坡区重庆外国语学校  罗孟坤

指导教师: 申立丽

根据《中华人民共和国枪支管理法》第一章第三条规定：国家严格管制枪支。禁止任何单位或者个人违反法律规定持有、制造（包括变造，装配）、买卖、运输、出租、出借枪支。所以在国内咱一般是没法接触真枪的，不过发射BB弹的气枪到处都是。在经历了玩耍此类枪的童年后，我终于起了对这玩意儿的运作原理的好奇，于是我翻出了多年前在地摊上购得的一把小手枪，对其发射原理开始了探究。

猜想1：既然都叫气枪了，那应该就是靠压缩气体推动子弹的吧。

猜想2：就这地摊上买的15块钱的玩具，还会精细到用压缩气体发射？可能就是靠弹簧带动的机件把子弹“撞”出来的。　　

探究器材：多年前购得的一把小手枪（盒子炮造型，不过小得多），带一个可装15发BB弹的弹夹，3支不同型号的螺丝刀，用来作记号的彩笔，用来放螺丝的餐巾纸，以及一支用作大小参照的签字笔。

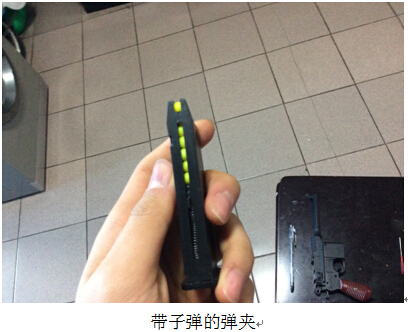

这是小手枪的弹夹，可以看出子弹是被底部一根细弹簧向上顶出的。

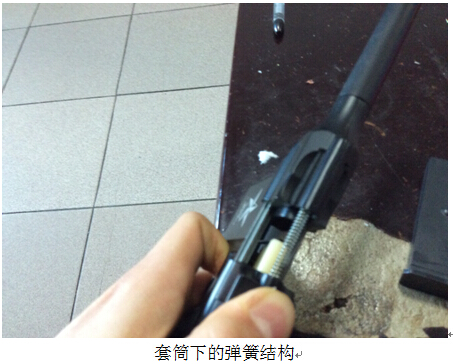

拉开套筒，可以看出有弹簧结构。　　

外部就看到这里，现在开始拆解。　　

探究开始：

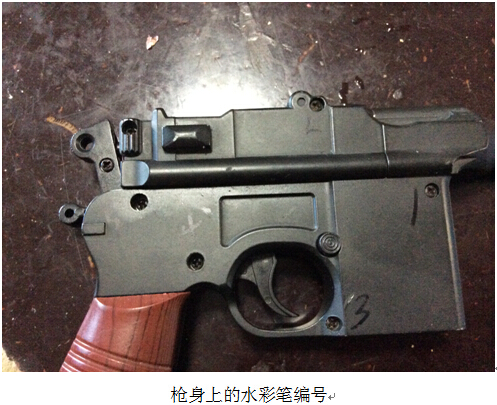

拆下的螺丝较多，型号不同，所以先对螺丝编号，标记在枪表面上。　

将拆解下的螺丝也按编号在餐巾纸上放好。

问题来了！

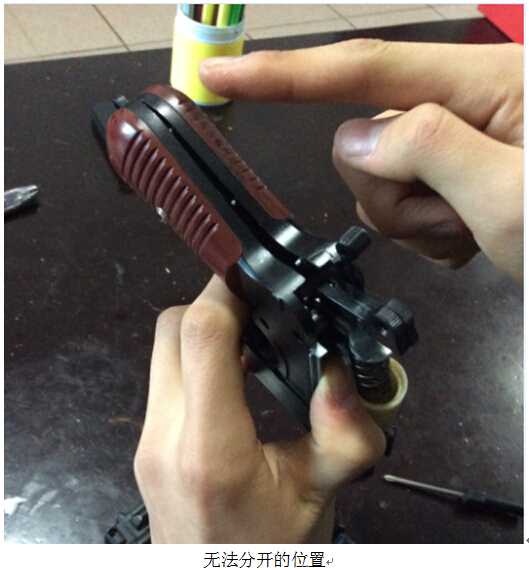

在拆解了所有可见的螺丝后，枪把底端仍然无法分开，瞎扳了一会儿后，我推测出无法分开出应该还有螺丝，但是被棕色部分盖住了。　　

由于固定棕色部分的是由内六边形的螺丝固定的，这种东西该怎么拆？没办法，我只得更换了螺丝刀的刀头

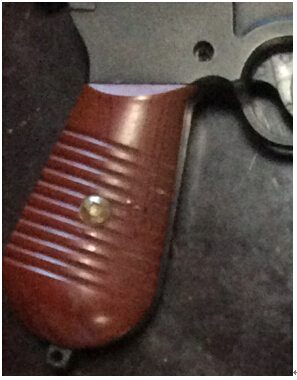

好吧，可见图中红圈的确有一颗被掩盖的螺丝，将这颗螺丝取出后，才能够将整个枪身拆开。

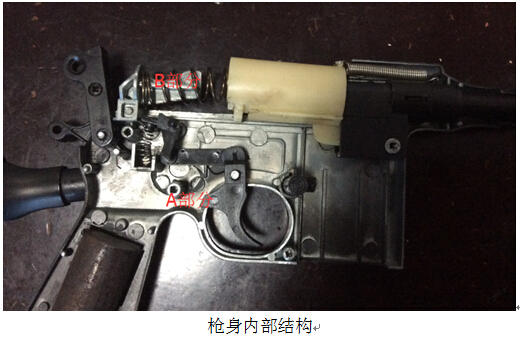

拆开枪身后内部结构如图所示，把上方弹簧和击发装置以及枪管标为B部分，B部分以下的结构标为A部分。　　

A部分详解：　　

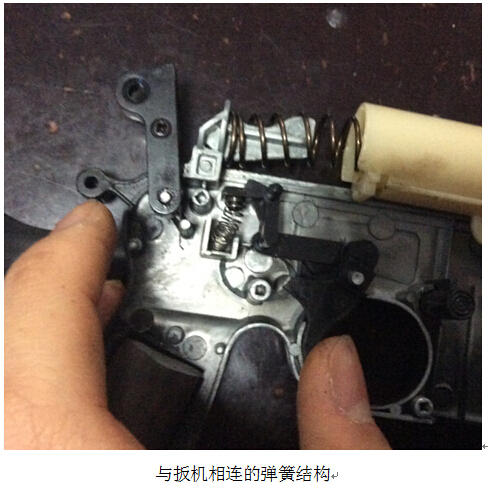

扳机靠连杆与一个弯曲的弹簧相连，使得扣动扳机后扳机能自行复位。　　

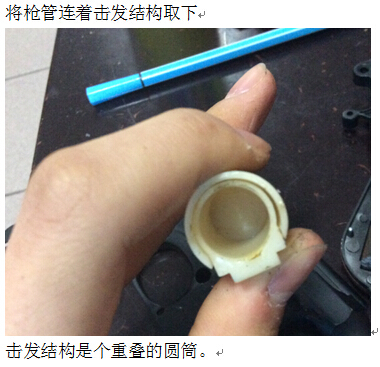

欸？这跟说好的不一样啊，里圆筒的前端是个胶头，那么这击发原理就应该是······　　

靠快速挤压外圆筒内的空气，使空气从外圆筒前端的较细的管“喷”出，进入枪管从而推动子弹···（但其实枪管内本身也有空气，这里没提是为了解释起来连贯一点）　　

所以，整个击发过程是：　　

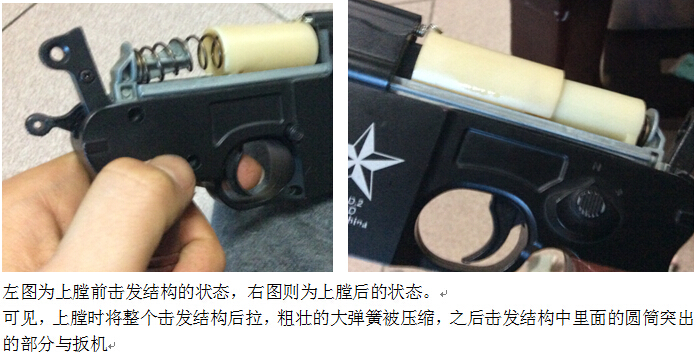

向后拉套筒（这玩具枪有点诡异，套筒就是上枪身的后半截，不拉开很难看出来），带动里外圆筒同时向后运动压缩粗大弹簧，同时吸入一些空气，直到里圆筒的突出部分卡在扳机连杆的突出部分上，松手，小细弹簧使外圆筒带着套筒复位，复位过程中将弹夹最上面的一颗子弹推入枪管，里圆筒仍卡在后端。扣动扳机，连杆上的突出物移位，里圆筒在粗大弹簧的推动下快速向前运动，挤压空气，使子弹射出。　　

探究完毕，玩具枪也装回原样了。想不到这小小玩具枪的击发原理也是如此复杂，猜想1和2的两句话是无法概括的，果然生活处处有科学啊······　　

评语：善于从生活中发现问题，通过动手实践来探索周边的事物，将物理知识灵活地运用到实际中进行分析，理论和实践相结合体现了学习物理的理念。
