西南大学附属中学校初2012级上期期末

物 理试 题

（全卷共四个大题  满分80分  与化学共用120分钟）

一、选择题（本题共7个小题，每小题3分．共21分．每小题给出的四个选项中．只有一个正确选项．选对的给3分）

1、通常情况下，属于导体材料的一组是（     ）

A．铜和玻璃    B．银和陶瓷    C．铁和橡胶     D．铝和盐水

2、如图1所示，要使灯泡L₁和L₂组成并联电路，应（  ）

A．只闭合S₂                  B．只闭合S₃

C．闭合S₁和S₃               D．闭合S₂和S₃

3、如图2所示的几个电磁知识中不正确的是（   ）

A                                   B                                 C                                       D

4、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S₁闭合，若未系安全带，则开关S₂断开，仪表盘上的指示灯亮起（并发出响声）；若系上安全带，则开关S₂闭合，指示灯熄灭（响声消失）。图3中设计最合理的电路图是（   ）

5、如图4所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（　　）

A．0.42A      B．0.44A      C．2.2A         D．2.4A

6、如图5所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（　　）

A、灯L变暗，电压表的示数变小

B、灯L变暗，电压表的示数变大

C、灯L变亮，电压表的示数变小

D、灯L变亮，电压表的示数变大

7、某同学在做“调节灯泡亮度”的电学实验时，电路如图6所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω  l A”，灯泡L标有“2.5 V  1.25 W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（    ）

A．电路中电流变化的范围是0.3A～0.5 A

B．滑动变阻器阻值变化的范围是5Ω～10Ω

C．灯泡的最小功率是0.225 W

D．该电路的最大功率是2.7 W

二、填空题（每空1分，共17分）

8、人们发现自然界存在着______种电荷；把用丝绸摩擦过的玻璃棒上所带的电荷规定为_________电荷．

9、一节干电池的电压为______伏．家庭电路中，电灯与控制它的电键之间是_______的（选填“串联”或“并联”）．用电器与插座之间是________（选填“串联”或“并联”）的，家中用电器每月的耗电量可用_________表计量．家庭电路中有时会出现跳闸，发生这种情况的原因通常是在使用过程中出现了____________或__________________________．

10、汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为________。要打开转向灯，司机需拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的________。

11、如图7将灯L₁“3V  3W”和L₂“3V  6W”串联，现要使其中一盏灯长时间正常发光，则电源电压是       V，电路的总功率是       W．

12、如图8所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转。请你说出小明推测的依据是：_____________________________________，你认为磁针的N极会向_________ (选填“纸内”或”纸外”)偏转。

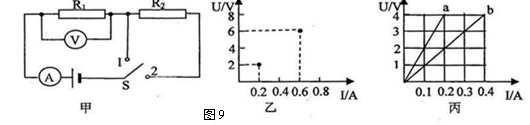

13、如图9甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R₂的阻值是______Ω，电阻R₂的I-U图像是丙图中的________。（填“a”或“b”）

三、实验与探究题（本题3个小题，共24分．请按题目的要求作答）

14、（4分）下图中是常见物理实验中的一些情景，试分析图示情况回答下列问题.

(1) 图10中，电阻箱的示数是________Ω

(2) 根据通电螺线管的磁感线方向，标出图11中电源的正负极、小磁针的极性．

(3) 图12中的实验现象说明_______________________________________________；

(4) 图13中的情景说明___________________________________________________。

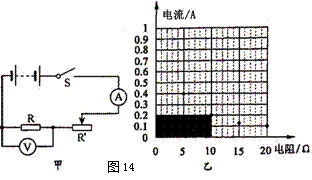

15、小敏用如图14甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。

（1）实验过程中，移动变阻器滑片时，眼睛应注视＿＿＿（选填序号）；

A．变阻器滑片     B．电压表示数      C．电流表示数    D．电池组

（2）在导线连接完成后，闭合开关前还应­­­­________________________________．

（3）实验中，他所选择的变阻器是_________（选填序号）；

A．10Ω　0.5A       B．20Ω　1A          C．50Ω　2A[来源:中+国教+育出+版网]

（4）乙图中阴影部分面积表示的物理量是_________；

（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是_______________________________________________________________。

16、某科技小组的同学们准备对市场上一批标有“22V－10W”的灯泡进行一项质量检测.

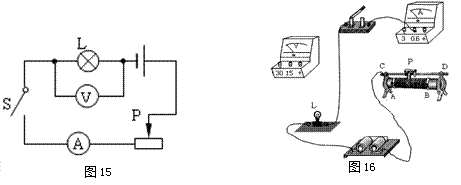

他们用如图15所示的电路来进行实验，选择其中一个灯泡，测出这个灯泡在不同电压下

的实际电流值（见下表）.实验操作可靠、数据无误．

(1) 根据该小组所用的电路图来帮助他们连接图16中未完成的实物电路．

(2) 通过分析该小组的实验记录，可以发现这种灯泡在额定电压下工作时，其消耗

的功率为_________W，该功率________（填“大于”、“小于”或“等于”）其额定功率．

(3) 假如用来生产这种灯泡的钨丝的粗细是一定的，为使其在额定电压下工作时消

耗的功率等于额定功率，其长度为一确定的数值l₀，那么实际上这个灯泡钨丝的长度比 l₀________（填“长”或“短”）．

(4) 该实验如果想获得更准确的结论，你认为还需要做的工作是   __________________________________________________________________．

四、论述计算题（本题3个小题，共18分．解答应写出必要的文字说明、解答步骤和公式，只写出最后答案的不能给分）

17、(4分) 在如图17所示的电路中，电阻R₁的阻值为10Ω．闭合开关S，电流表A₁的示数为0.3A，电流表A的示数为0.5A．求：

(1) 电源电压；(2) 电阻R₂的阻值．

18、（6分）如图18所示，电源电压为9V保持不变，灯L上标有“6V  6W”字样，滑动变阻器R₁的最大阻值为40Ω，R₂=20Ω，灯泡的电阻不变。求：

（1）灯泡的电阻。

（2）当S₁断开，S₂闭合，滑动变阻器的滑片在最左端时，电路中的电流。

（3）电路工作时消耗的最小功率。

19、（8分）小翔的爸爸出差带回一个“快热式电热水器”，准备安装在家里的电路中，如图19是其标牌上的部分内容和电能表照片的截图。则：

（1）假如该热水器正常工作，通过的电流为多大？（结果均可保留一位小数）

（2）如果该热水器直接安装到家里原来的电路中行吗？写出一种可能出现的问题？

（3）若经过专业人员的处理后，热水器能够在家里使用了。可是每次启动热水器时，与它相邻的电灯都会变暗。小翔分析发现，这是因为导线有电阻会消耗电能，导致电器两端的电压降低。设他家导线电阻共为2Ω，当只有热水器工作时，求：

①热水器两端的实际电压。

②在此情况下，电路1h共消耗多少电能？（热水器的电阻变化忽略不计）
